A középfeszültségű (MV) motorrendszerek területén a lágyindítók kulcsfontosságú és gyakran alábecsült szerepet játszanak. Középfeszültségű motorok beszállítójaként első kézből tapasztaltam, hogy a lágyindító integrálása hogyan tudja átalakítani a középfeszültségű motorok teljesítményét, hatékonyságát és hosszú élettartamát.
Az MV motorrendszerek megértése
Mielőtt belemerülne a lágyindító szerepébe, elengedhetetlen a középfeszültségű motorrendszerek megértése. A középfeszültségű motorok jellemzően 1 kV és 35 kV között működnek, és általában olyan ipari alkalmazásokban használják, ahol nagy teljesítményre van szükség. Ezek az alkalmazások különböző iparágakra terjednek ki, mint például a bányászat, a kohászat, a vízkezelés és a nagyüzemi gyártás. Például a bányászatban a középfeszültségű motorokat gyakran használják törőgépek, szállítószalagok és szivattyúk meghajtására. A miénkNagyfeszültségű motor bányászathozkifejezetten úgy lett kialakítva, hogy megfeleljen ennek a szektornak a szigorú követelményeinek.
Az MV motorok nagy nyomatékukról és teljesítményükről ismertek. Ezeknek a motoroknak az indítása azonban nehéz feladat lehet. Ha egy nagyméretű MV motort közvetlenül a vonalon keresztül indítanak el, nagyon nagy bekapcsolási áramot tud felvenni, néha akár a motor teljes terhelési áramának 6-8-szorosát is. Ez a nagy bekapcsolási áram számos problémát okozhat, beleértve a feszültség csökkenését az áramellátó rendszerben, a motor tekercseinek fokozott igénybevételét és a csatlakoztatott mechanikus berendezések károsodását.
A lágyindítók működése
A lágyindító olyan eszköz, amely az indítási folyamat során fokozatosan növeli a középfeszültségű motorra adott feszültséget. Ezáltal korlátozza a bekapcsolási áramot, és egyenletes gyorsulást biztosít a motornak. A lágyindító alapelve a tirisztorok használata (más néven szilíciumvezérelt egyenirányítók vagy SCR-ek). Ezek a szilárdtest-eszközök a váltakozó áramú hullámforma gyújtási szögének beállításával szabályozhatják a motorra táplált feszültség mértékét.
A motor első indításakor a lágyindító alacsony feszültséget kapcsol a motorkapcsokra. Amint a motor forogni kezd, a lágyindító fokozatosan növeli a feszültséget, amíg a motor el nem éri a teljes sebességet. Ez a szabályozott indítási folyamat jelentősen csökkentheti a bekapcsolási áramot, jellemzően a teljes terhelési áram 2-3-szorosára korlátozza azt, szemben a 6-8-szoros közvetlen indítási lehetőséggel.
A lágyindítók szerepe az MV motorrendszerekben
1. Az elektromos stressz csökkentése

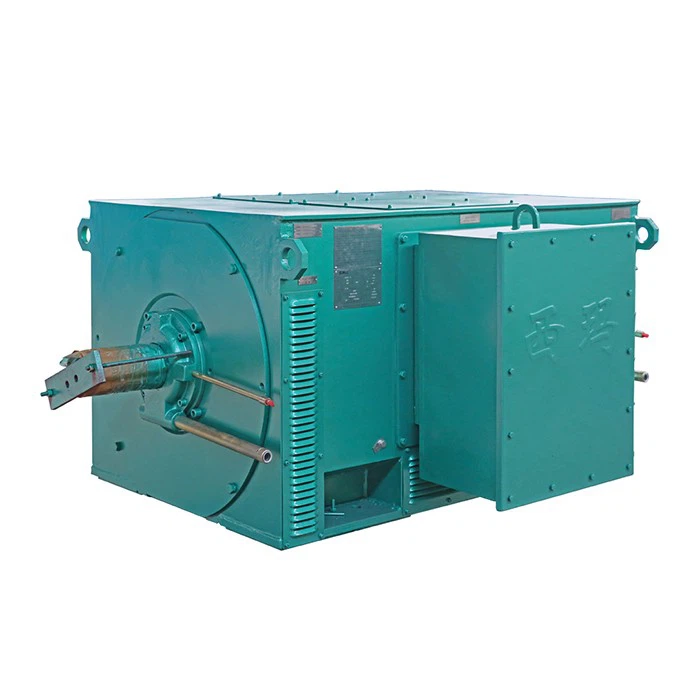

Mint korábban említettük, a közvetlen indítás során fellépő nagy bekapcsolási áram jelentős terhelést okozhat a motor tekercseiben. Idővel ez a feszültség a szigetelés meghibásodásához vezethet, lerövidítve a motor élettartamát. A lágyindító enyhíti ezt a problémát a bekapcsolási áram korlátozásával. Ez a csökkentett elektromos feszültség nemcsak a motor megbízhatóságát növeli, hanem csökkenti a karbantartási igényeket is. Például a miénkY nagy váltóáramú motorlágyindítóval párosítva hatékonyabban és alacsonyabb elektromos meghibásodási kockázattal tud működni.
2. A mechanikai stressz minimalizálása
Az elektromos igénybevételen túl a közvetlen indítás nagy mechanikai igénybevételt is jelenthet a motorra és a csatlakoztatott berendezésekre. A közvetlen indítás során keletkező hirtelen nagy nyomaték rángatózó és lökésszerű terhelést okozhat a motor tengelyén, a tengelykapcsolókon és a hajtott gépeken. Ez a mechanikai alkatrészek, például csapágyak, fogaskerekek és szíjak idő előtti elhasználódásához vezethet. A lágyindító egyenletes gyorsulást biztosít, ami csökkenti a lökésterhelést és meghosszabbítja a mechanikai alkatrészek élettartamát. Például egy szállítószalagos rendszerben a lágyindító motor megakadályozhatja, hogy a hevederek megcsúszjanak vagy megsérüljenek a hirtelen indítások miatt.
3. Az áramminőség javítása
A közvetlen indítás során fellépő nagy bekapcsolási áram feszültségcsökkenést okozhat az áramellátó rendszerben. Ezek a feszültségesések hatással lehetnek más elektromos berendezésekre, amelyek ugyanahhoz az elektromos hálózathoz vannak csatlakoztatva, ami hibás működéshez vagy teljesítménycsökkenéshez vezethet. A bekapcsolási áram korlátozásával a lágyindító segít fenntartani a stabil feszültségszintet az áramellátó rendszerben, javítva az általános áramminőséget. Ez különösen fontos olyan ipari létesítményekben, ahol több érzékeny elektromos készüléket használnak.
4. Energiahatékonyság
A lágyindítók szintén hozzájárulhatnak az energiahatékonysághoz. Az indítási folyamat során a csökkentett bekapcsolási áram kevesebb energiát pazarol el a nagyáramú áramlás által termelt hő formájában. Ezenkívül egyes lágyindítók energiatakarékos funkciókkal vannak felszerelve, amelyek optimalizálhatják a motor működését normál működési körülmények között. Például a lágyindító a terhelési követelményeknek megfelelően beállíthatja a motorra táplált feszültséget, csökkentve ezzel az energiafogyasztást, amikor a motor részterheléssel működik.
Alkalmazások és esettanulmányok
A lágyindítókat széles körben használják különféle középfeszültségű motorokban. A vízkezelő iparban MV motorokat használnak vízellátás és szennyvízkezelés szivattyúinak meghajtására. A szivattyúkban található lágyindító gondoskodik a sima indításról, megakadályozva a vízcsapást, amely károsíthatja a csöveket és a szelepeket. Az acéliparban, ahol nagyméretű MV motorokat használnak hengerművek és kemencék meghajtására, a lágyindító segít csökkenteni az elektromos és mechanikai igénybevételt, javítva a gyártási folyamat általános termelékenységét és megbízhatóságát.
Vessünk egy pillantást egy valós esettanulmányra. Egy bányavállalat gyakori motorhibákat és mechanikai meghibásodásokat tapasztalt szállítószalagjaiban. A középfeszültségű motorok közvetlen indítása nagy bekapcsolási áramot és lökésterhelést okozott. Telepítése után miYJT 6kV elektromos motoroka lágyindítókkal együtt a bekapcsolási áram jelentősen lecsökkent, a szállítórendszerek zavartalanul működtek. A karbantartási költségek csökkentek, a teljes termelékenység nőtt, mivel a motor- és mechanikai hibák miatti leállások minimálisra csökkentek.
Következtetés
Összefoglalva, a lágyindító szerepét egy középfeszültségű motorrendszerben nem lehet túlbecsülni. Számos előnnyel jár, beleértve az elektromos és mechanikai igénybevétel csökkentését, az energiaminőség javítását és az energiahatékonyság növelését. Középfeszültségű motorok beszállítójaként mindig a lágyindítók használatát javasoljuk ügyfeleinknek, hogy biztosítsuk motorrendszereik optimális teljesítményét és hosszú élettartamát.
Ha kiváló minőségű középfeszültségű motorokra vagy lágyindítókra van szüksége ipari alkalmazásokhoz, kérjük, vegye fel velünk a kapcsolatot beszerzési megbeszélés céljából. Szakértői csapatunk készen áll arra, hogy professzionális tanácsokat és testreszabott megoldásokat nyújtson az Ön egyedi igényeinek megfelelően.
Hivatkozások
- Kueck, J. (2009). Közepes feszültségű motorvezérlés. IEEE Industry Applications Magazine.
- Boldea, I. és Nasar, SA (2001). Elektromos hajtások: Bevezetés. CRC Press.
