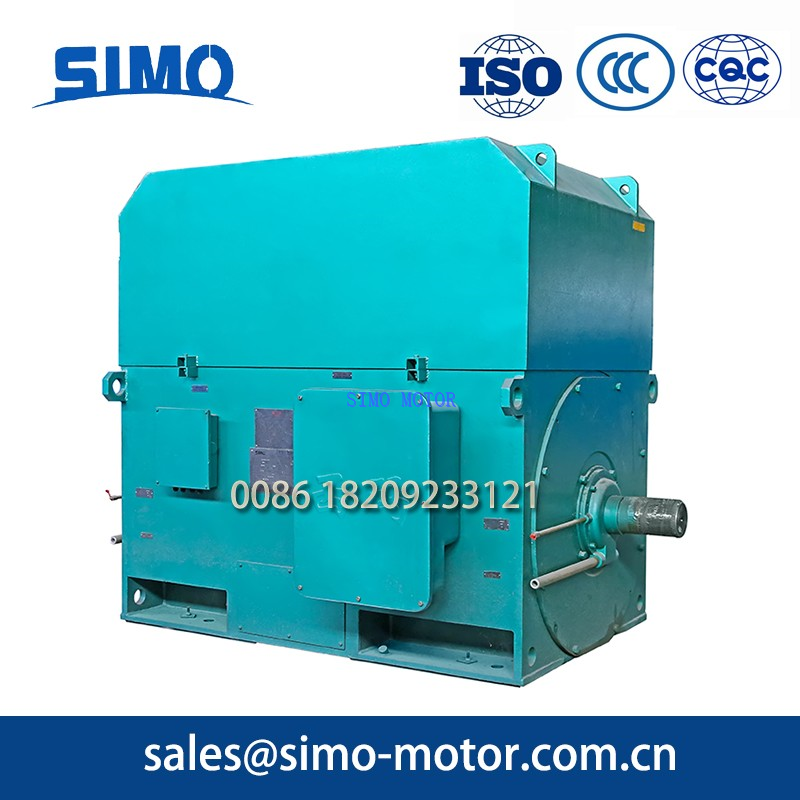

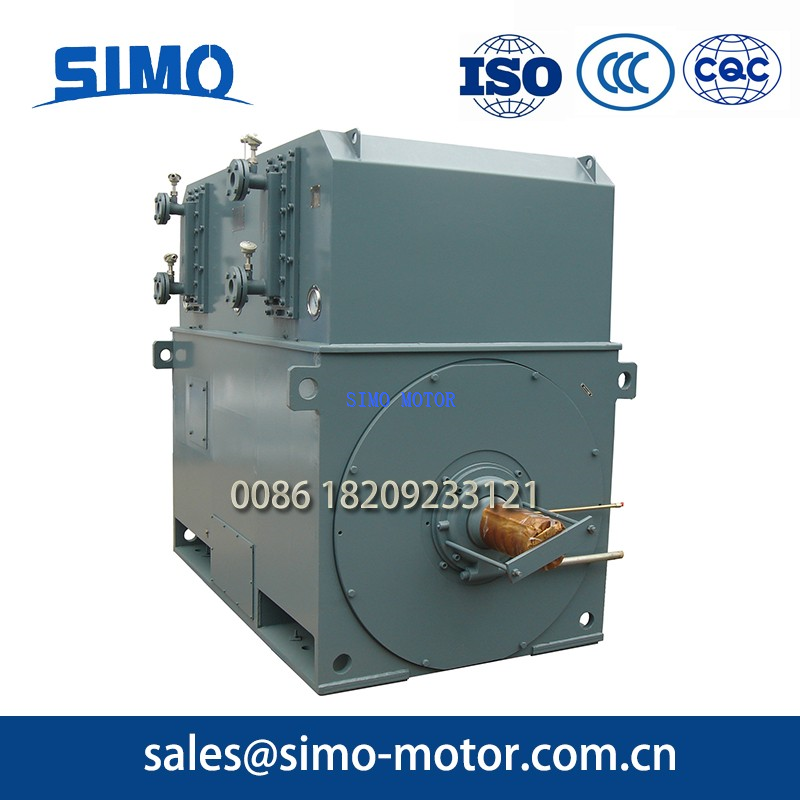

Bevezetés az yks -355 sorozatú motorba
AYks -355 sorozatú motorúgy terveztéknagy teljesítményű, nehéz terhelésű, folyamatos működésolyan alkalmazásokban, mint:
Erőmű keringési hűtőszivattyúk
Olajmező befecskendező szivattyúkA fokozott olaj visszanyerése érdekében
Kompresszorok és olajátviteli szivattyúk
Nagy ipari szivattyúkkémiai feldolgozáshoz
Nagy kapacitású vízszivattyúkA hidraulikus mérnöki és emlékeztetőállomásokhoz
AYks sorozategy speciális, nagyfeszültségű motor, amelyet fejlesztettek kiSimo Motors Nagyszabású, nagynyomású szivattyú rendszerekhez. A legfontosabb előnyök a következők:energiahatékonyság, tartósság, könnyű telepítés és alacsony karbantartás.
Széles körben használják a kínai iparágakban, ideértve a következőket is:
✔ Erőművek
✔ Olajmező extrakció
✔ Vegyi feldolgozás
✔ Vízi konzervatív projektek
Modellszám magyarázata
Simo yks sorozat nagyfeszültségű háromfázisú aszinkron motoros modellszám magyarázat
BevételYks 3551-4Példaként:
"Yks": Zárt mókus ketrec rotor aszinkron motorlevegő-vízhűtővel.
"3551" : Keretközpont magassága =355 mm; "1" jelzi aElső vasmaghossz.
"4" : Oszlopok száma (4- pólusmotor).
YKS sorozatú nagyfeszültségű motor (6kV\/10kV\/Testreszabható) - Főbb specifikációk:
Keretméret:355–630 (6 kV); 400–800 (10 kV)
Névleges feszültség:6kV \/ 10kV (testreszabható)
Névleges frekvencia:50Hz
Sebesség:3000 fordulat \/ perc, 1500 fordulat \/ perc, 1000 fordulat \/ perc, 750 fordulat \/ perc
Hatadási tartomány:220–3150 kW
Szerelés típusa:IMB3
Védelmi osztály:IP44 \/ IP54
Hűtési módszer:IC81W
Szigetelő osztály:F
Környezeti hőmérséklet:Szezonális variációk, Max. 40 fok; min. -15 fok
Nedvesség:Max. 90% -os relatív páratartalom a legnedvesebb hónapban, átlagosan havi alacsonyabb vagy egyenlő, 25 fok.
YKS sorozat nagyfeszültségű motor áttekintése:
1.AYKS sorozat 6KV\/10KV (testreszabható)Háromfázisú indukciós motor (6kV: keretméret 355–630; 10kV: keretméret 400–800) Jellemzők Amókus ketreortervezés. Ez megfelelJb\/t 7593-2007ésJB\/T 10315.1Műszaki szabványok.
2. A mellékhatások között szerepelMagas hatékonyság, energiamegtakarítás, alacsony zaj, minimális rezgés, könnyű felépítés, megbízható teljesítmény és egyszerű telepítés\/karbantartás.
Műszaki adatlap
| Beír | Minősített teljesítmény (KW) | Névleges áram (A) | Sebesség (R\/perc) | Hatékonyság (%) | Teljesítménytényező (cos φ) | Max. Nyomaték \/ névleges nyomaték | Zárt nyomaték \/ névleges nyomaték | Zárott áram \/ névleges áram | J (motor) (kg.m²) | J (terhelés) (kg.m²) | Y tömeg (kg) | Yks tömeg (kg) | Kenési idő (h) |
| Y.yks 3551-2 | 220 | 26.7 | 2975 | 92.8 | 0.86 | 1.8 | 0.6 | 7 | 2.1 | 16 | 1680 | 1840 | 500 |
| Y.yks 3552-2 | 250 | 30.1 | 2975 | 92.9 | 0.86 | 1.8 | 0.6 | 7 | 2.1 | 18 | 1690 | 1850 | 500 |
| Y.yks 3553-2 | 280 | 33.7 | 2975 | 93.1 | 0.86 | 1.8 | 0.6 | 7 | 2.3 | 20 | 1728 | 1888 | 500 |
| Y.yks 3554-2 | 315 | 37.7 | 2975 | 93.4 | 0.86 | 1.8 | 0.6 | 7 | 2.5 | 22 | 1810 | 1970 | 500 |
| Y.yks 3555-2 | 355 | 42.4 | 2975 | 93.7 | 0.86 | 1.8 | 0.6 | 7 | 2.7 | 24 | 1870 | 2030 | 500 |
| Y.yks 3556-2 | 400 | 47.6 | 2975 | 94.1 | 0.86 | 1.8 | 0.6 | 7 | 2.9 | 27 | 1975 | 2135 | 500 |
| Y.yks 3551-4 | 220 | 26.7 | 1485 | 93.3 | 0.85 | 1.8 | 0.8 | 6.5 | 3.5 | 77 | 1650 | 1815 | 1000 |
| Y.yks 3552-4 | 250 | 30.3 | 1485 | 93.4 | 0.85 | 1.8 | 0.8 | 6.5 | 3.5 | 87 | 1700 | 1870 | 1000 |
| Y.yks 3553-4 | 280 | 33.5 | 1485 | 93.5 | 0.86 | 1.8 | 0.8 | 6.5 | 3.8 | 96 | 1730 | 1903 | 1000 |
| Y.yks 3554-4 | 315 | 37.7 | 1485 | 93.6 | 0.86 | 1.8 | 0.8 | 6.5 | 4.3 | 107 | 1740 | 1914 | 1000 |
| Y.yks 3555-6 | 220 | 27.8 | 990 | 93 | 0.82 | 1.8 | 0.8 | 6 | 7.8 | 210 | 1820 | 1984 | 2000 |
| Y.yks 3556-6 | 250 | 31.4 | 990 | 93.3 | 0.82 | 1.8 | 0.8 | 6 | 8.3 | 235 | 1880 | 2049 | 2000 |
Telepítési dimenzió rajz
Az YKS sorozatú motorok alkalmazásai
(1) Energia- és energiaipar
Termikus erőművek:Kazán adagolási szivattyúk, indukált vázlatos ventilátorok, kényszerítő ventilátorok.
Vízenergia -állomások:Kiegészítő turbina berendezések, nagy vízszivattyúk.
Nukleáris növények:Hűtővíz keringő szivattyúk, sürgősségi tartalék rendszerek.
(2) Olaj és gáz
Oilfield Extraction:Vízbefecskendező szivattyúk, kompresszorok, olajátviteli szivattyúk.
Gázátvitel:Pipeline Booster Station kompresszorok.
(3) Bányászat és kohászat
Bányászati berendezések:Gömbmalmok, zúzók, emelő, szellőztető ventilátorok.
Acélnövények:Gördülő malmok, fúvók, szinterelő gépek.
(4) Építőanyagok és cementipar
Cementtermelés:Nyersanyagmalmok, forgó kemencék, ventilátorok, por eltávolító rendszerek.
(5) Vegyi és petrolkémiai
Vegyi növények:Reaktor -agitátorok, centrifugák, kompresszorok.
Műtrágya\/növényvédő szerek előállítása:Nagy szivattyúk, granulátorok.
(6) Víz- és önkormányzati tervezés
Vízkezelő üzemek:Nagy szivattyúk, szennyvíztisztító berendezések.
Városi vízellátás:Booster szivattyúállomások, vízátviteli rendszerek.
Az YKS sorozatú motorok legfontosabb előnyei
1. Energiahatékony:TalálkozikIE2\/IE3 hatékonysági szabványok, Ideális az energiatakarékos utólagos felszerelésekhez.
2. széles alkalmazkodóképesség:IP54\/IP55 védelem, nedves, poros vagy magas hőmérsékletű környezethez alkalmas.
3. Nagy megbízhatóság:Prémium szigetelő anyagok biztosítjákhosszú távú folyamatos működés.
Válassza a vízszivattyú nagyfeszültségű motorját - SIMO YKS sorozat Válassza a SIMO lehetőséget, válassza a Minőséget! Kapcsolat e-mailben: sales@simo-motor.com.cn
